Trampa termodinámica

Descripción

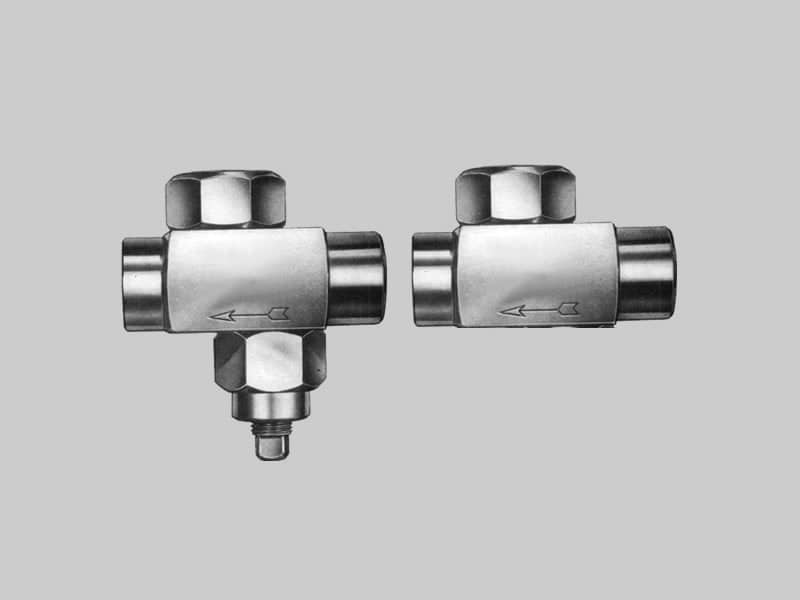

Trampa termodinámica

Fabricadas en tres piezas: cuerpo, tapa y disco, totalmente de acero inoxidable, soporta altas temperaturas golpes y corrosión. Su rango de trabajo varía hasta 450ºC y presiones desde 0,300 a 42 kg/cm2. Son fabricadas con o sin filtro integrado y sus tamaños varían entre 1/2″ y 1″. Sus conexiones con roscadas BSPT.

Importante:  Es necesaria la perfecta limpieza de la cañería y además la instalación de un filtro de malla fina previa a la instalación de esta trampa.

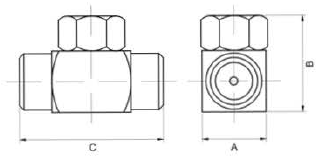

MODELO  TTD – BD 30

MEDIDAABCPESO
15 mm.1/2″3951680.550
20 mm.3/4″4460710.850
25 mm1″5471841.450

Presión admisible: 42 kg/cm2 (600 lbs/pulg2)

Temperatura: 425 ºC

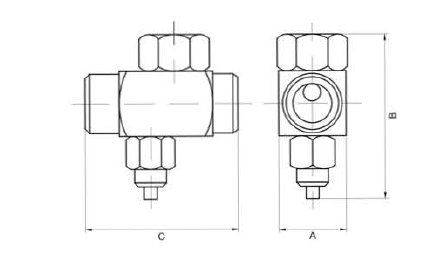

Mod. TTD F – BD 30

MEDIDAABCPESO
15 mm.1/2″3951680.550
20 mm.3/4″4460710.850
25 mm1″5471841.450

Presión admisible: 42 kg/cm2 (600 lbs/pulg2)

Temperatura: 425 ºC

Posee las mismas características del Mod. TTD – BD 30 con el agregado de un filtro de acero inoxidable en el interior del cuerpo y un tapón en la parte inferior para efectuar su drenaje y limpieza periódicamente.

Es de fácil instalación, bajo mantenimiento y posee una larga vida útil.

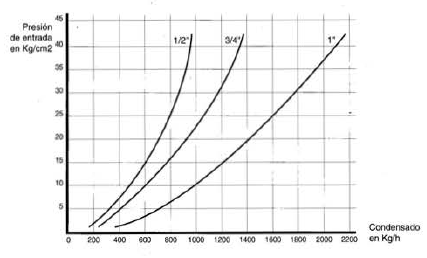

GRAFICO DE CAPACIDADES DE DESCARGA EN Kglh A TEMPERATURAS DE VAPOR SATURADO
