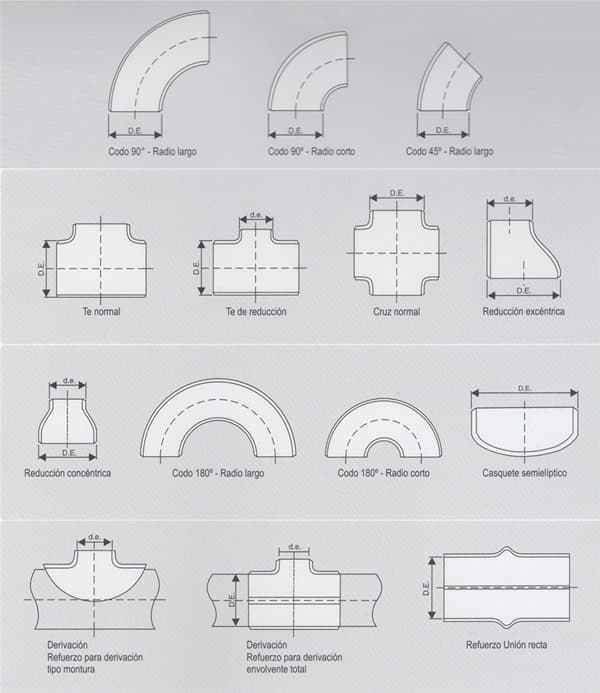

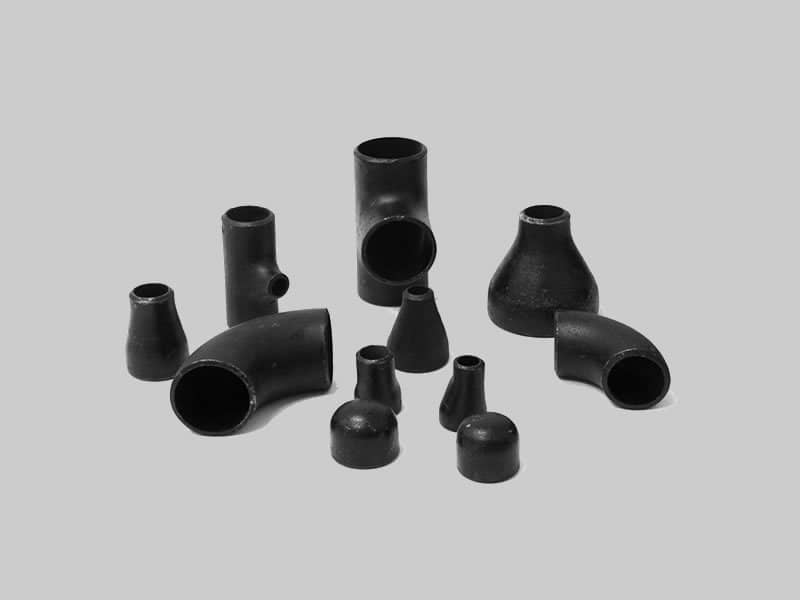

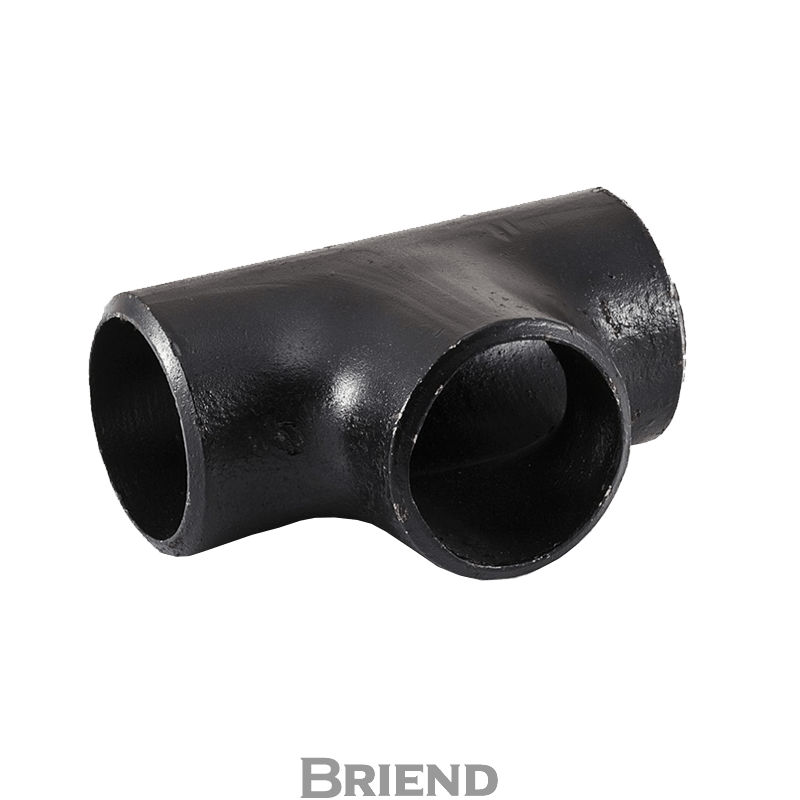

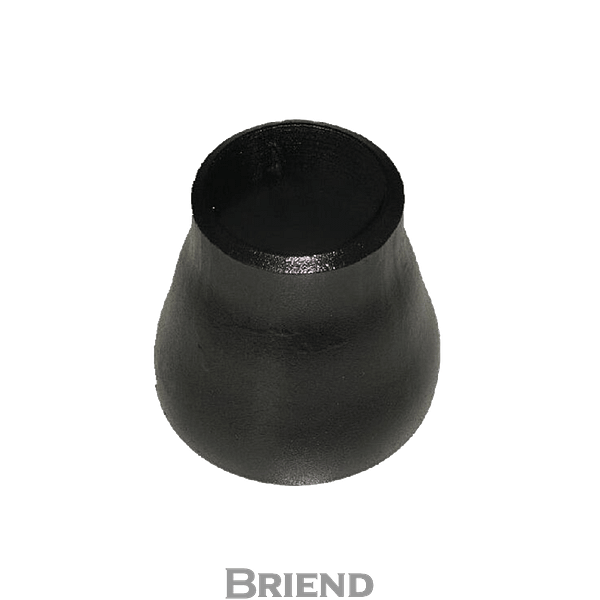

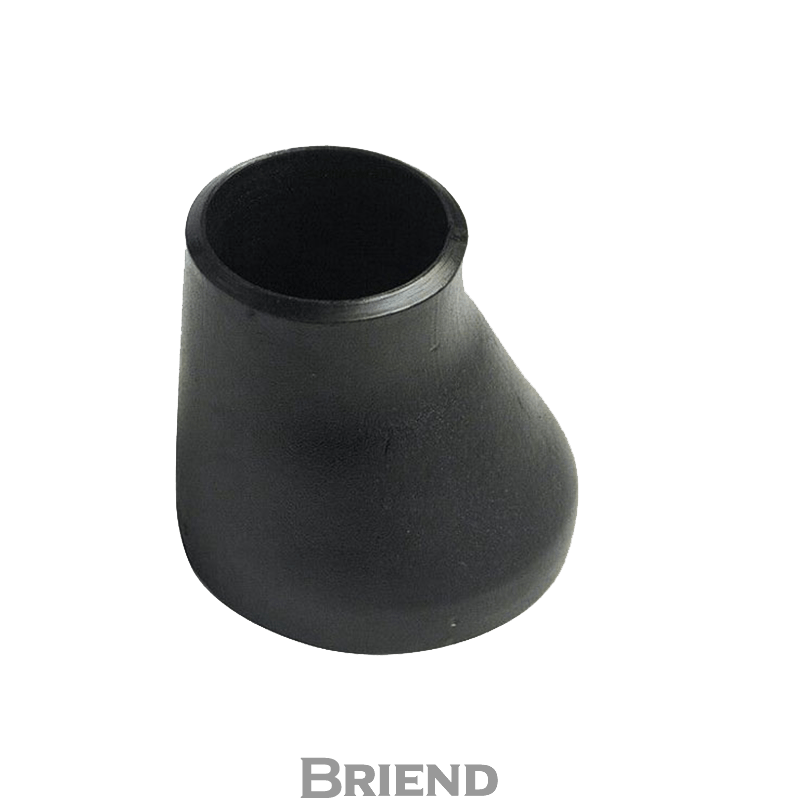

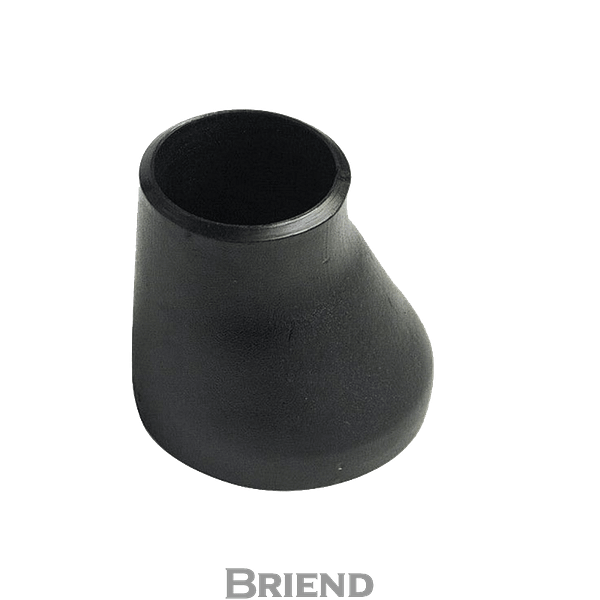

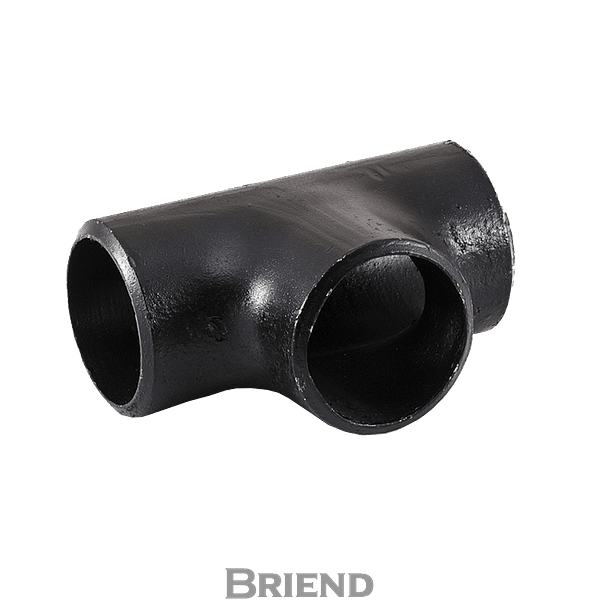

Accesorios para soldar a tope ASME B 16.9 – ASTM A 234
Los accesorios para soldar a tope son usados en infinidad de aplicaciones de instalaciones hidráulicas como en una instalación anti-incendio, de calefacción, agua, aire acondicionado y otras. Fabricados en acero con base en tubos sin costura en espesores livianos, STD, extra pesado y en espesores de pared gruesos para usos específicos.
Los accesorios de acero para soldar cumplen con las especificaciones ASTM A-234, ANSI B16
NORMAS: ASME B 16.9 – ASTM A 234 – Y OTRAS
| Diámetro Nominal DN (Pulgadas) | Diamétro Exterior DE (mm) | Espesores (mm) | ||
| Liviano | Standard | Extra Pesado | ||
| 1/2 | 21,3 | 2,8 | 3,7 | |
| 3/4 | 26,7 | 2,9 | 3,9 | |
| 1 | 33,4 | 2,9 | 3,4 | 4,6 |
| 1 1/4 | 42,2 | 2,9 | 3,6 | 4,9 |
| 1 1/2 | 48,3 | 2,9 | 3,7 | 5,1 |
| 2 | 60,3 | 3,3 | 3,9 | 5,5 |
| 2 1/2 | 73,0 | 3,3 | 5,2 | 7,0 |
| 3 | 88,9 | 3,7 | 5,5 | 7,6 |
| 3 1/2 | 101,6 | 3,8 | 5,7 | 8,1 |
| 4 | 114,3 | 4,0 | 6,0 | 8,6 |
| 5 | 141,3 | 4,3 | 6,6 | 9,5 |
| 6 | 168,3 | 4,5 | 7,1 | 11,0 |
| 8 | 219,1 | 5,5 | 8,2 | 12,7 |
| 10 | 273,0 | 6,3 | 9,3 | 12,7 |
| 12 | 323,8 | 6,3 | 9,5 | 12,7 |
| 14 | 355,6 | 9,5 | 12,7 | |
| 16 | 406,4 | 9,5 | 12,7 | |
| 18 | 457,0 | 9,5 | 12,7 | |
| 20 | 508,0 | 9,5 | 12,7 | |
| 22 | 559,0 | 9,5 | 12,7 | |
| 24 | 610,0 | 9,5 | 12,7 | |
| 26 | 660,0 | 9,5 | 12,7 | |
| 28 | 711,0 | 9,5 | 12,7 | |
| 30 | 762,0 | 9,5 | 12,7 | |
| 32 | 813,0 | 9,5 | 12,7 | |
| 34 | 864,0 | 9,5 | 12,7 | |
| 36 | 914,0 | 9,5 | 12,7 | |
| 38 | 965,0 | 9,5 | 12,7 | |
| 40 | 1016,0 | 9,5 | 12,7 | |
| 42 | 1067,0 | 9,5 | 12,7 | |
| 44 | 1118,0 | 9,5 | 12,7 | |
| 46 | 1168,0 | 9,5 | 12,7 | |
| 48 | 1219,0 | 9,5 | 12,7 | |
