Descripción

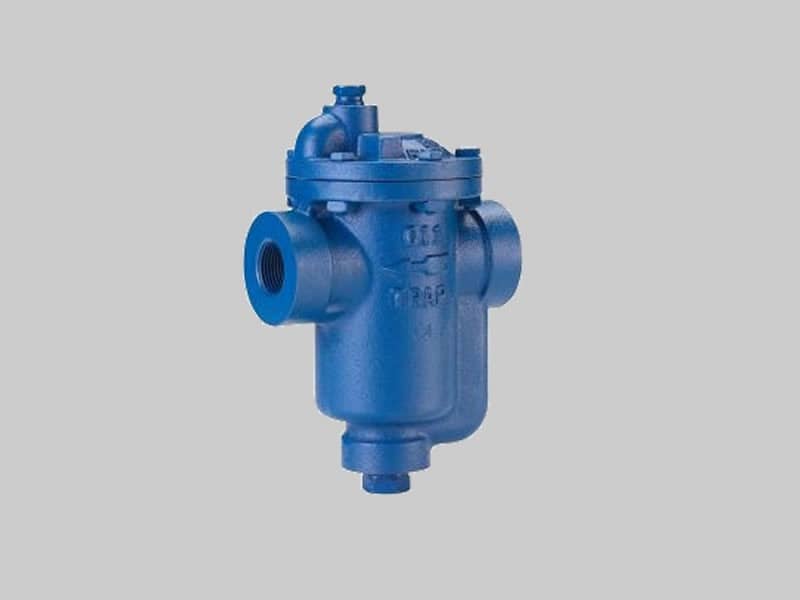

Trampas de Vapor Tipo Balde Invertido
La trampa de vapor de balde invertido es una trampa mecánica que trabaja a partir de la diferencia de densidad entre vapor y agua. El vapor entra en el balde invertido sumergido hace que el balde flote y
cierre la válvula de descarga. El condensado que entra en la trampa reduce la flotabilidad del balde, que se hunde y tira de la válvula de la trampa para descargar el condensado. A diferencia de otras trampas mecánicas, el balde invertido también purga aire y dióxido carbono continuamente a temperatura de vapor.
Este simple principio de extracción del condensado fue presentado en 1911. Años de mejoras en materiales y fabricación ha convertido a las actuales trampas de balde invertido en prácticamente incomparables en cuanto a eficacia de funcionamiento, confiabilidad y duración.
- Cuerpo en fundición de hierro, internos en acero inoxidable, conexiones desde 1/2″ hasta 2 (bajo pedido)″ NPT.
- Presión máxima de trabajo: 250 psig@230°C.

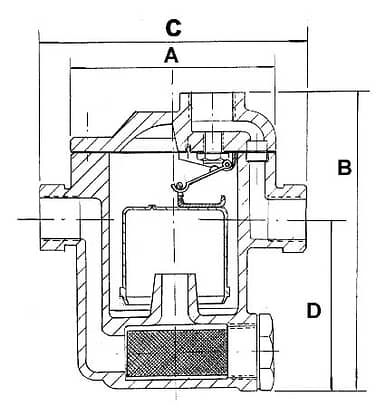

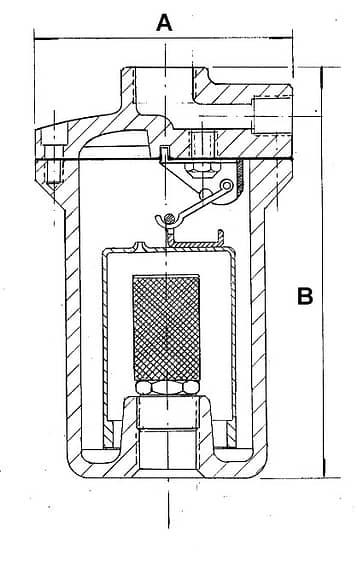

MODELO | TBI 1/2″-220 H | TBI 1/2″ – 380 H | TBI 3/4″ -1000 H | TBI 1″ – 1800 H | TBI 1 1/4″ -2300V | TBI 1 1/2″ -4000 V |
CONEXIÓN | 1/2″ | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ |
A | 96 | 96 | 140 | 180 | 220 | 260 |
B | 150 | 176 | 240 | 320 | 360 | 430 |
C | 126 | 126 | 160 | 195 | – | – |
D | 89 | 115 | 150 | 190 | – | – |
Peso | 2,600 | 3,200 | 7,500 | 17,500 | 17,800 | 53,000 |
 |  |

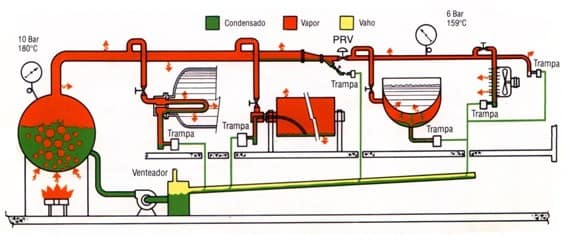

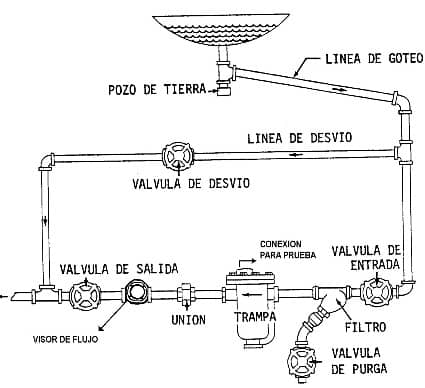

ESQUEMA DE CONEXIONES
Recordar que una rápida apertura de la válvula principal del distribuidor del vapor trae consigo una alta velocidad de condensación, alta presión diferencial y el riesgo de golpe de ariete.
