Descripción

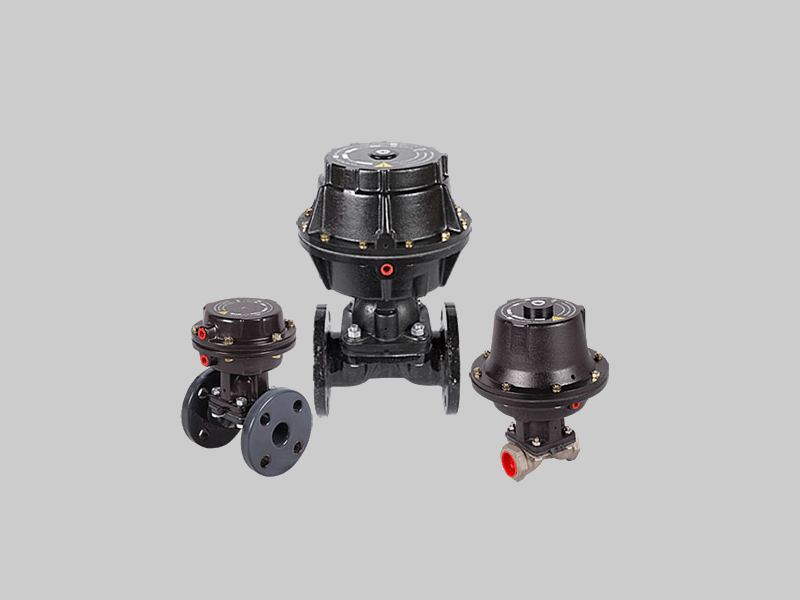

Las válvulas a diafragma con actuadores AND ienen la ventaja de poder operarse de forma remota.
Los actuadores están compuestos por un mecanismo metálico de bajo peso, accionado por diafragma fabricado en caucho Nitrilo, reforzado con telas especiales, resortes intercambiables (sin resortes en doble acción), vástago en inoxidable AISI 316 guiado por un buje de bronce, sellos o´ring y bulones en acero cincado.
Los actuadores AND están disponibles en las siguientes versiones:
NC: Normalmente cerrado (Aire abre)
NA: Normalmente abierto (Aire cierra)
DA: Doble acción
Existe un actuador que se adecua al servicio a prestar.
Diafragma moldeado en diversos compuestos de caucho sintético; según el servicio a prestar (fluido, temperatura, etc…) reforzados con telas especiales y provistos de nervaduras que garantizan un cierre hermético; cuerpo con conexión a brida o rosca fabricados en diferentes materiales y revestimientos, según el servicio a prestar (fluido, temperatura, etc…).
Opcionales:
- Microswich de fin de carrera
- Volante de emergencia
- Indicador de posición
- Posicionador
- otros…
Dimensiones generales para su instalación

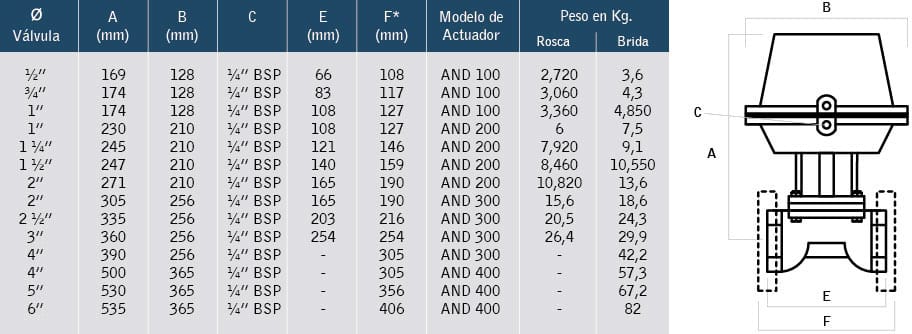

Válvulas aire abre (NC)

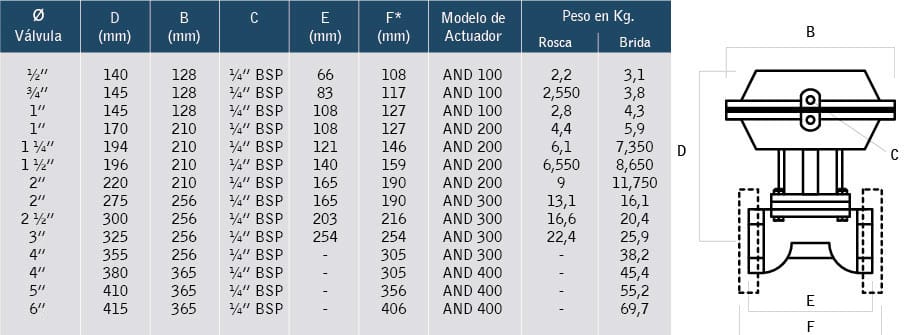

Válvulas aire cierra (NA) y doble acción (DA)
Nota: (*) Dimensiones correspondientes a cuerpos metalicos. Para cuerpos revestidos con caucho (Ebonita , etc) agregar 6 mm a F (mm). Para cuerpo revestidos con Polimero (Halar, etc) agregar 2 mm a F (mm).
Las dimensiones aquí especificadas son solo indicativas para la instalación de la válvula. El fabricante se reserva el derecho de modificar, sin previo aviso, las especificaciones técnicas y dimensiones de la válvula, para el mejoramiento del producto
