Descripción

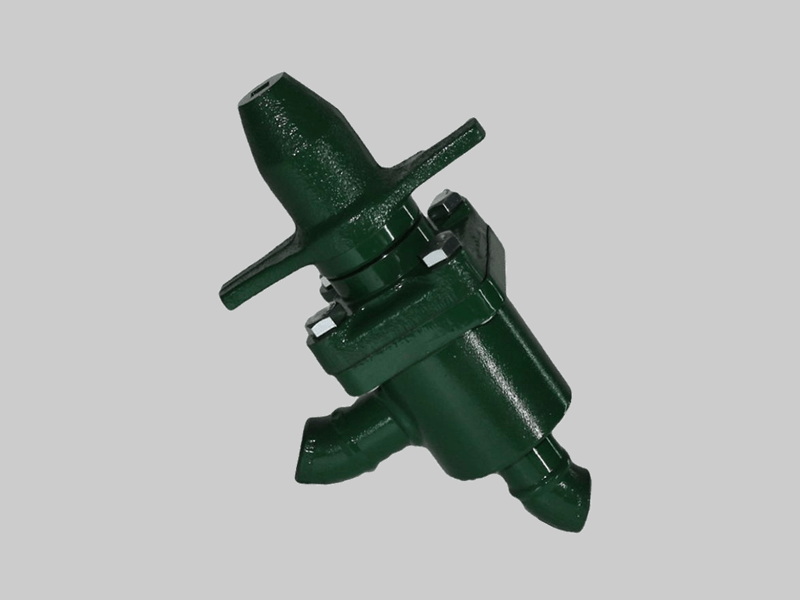

Válvula de paso lineal con capuchón
Características
Las válvulas de paso están especialmente diseñadas para cumplir con los requisitos de las aplicaciones de refrigeración industrial. Apta para el uso de todo tipo de refrigerantes, incluido amoníaco.
Diseñadas para asegurar un flujo favorable y un fácil mantenimiento aún con la válvula en servicio.
Apta para uso en sistemas con amoníaco, freón u oxígeno y demás líquidos/gases no corrosivos dependiendo de la compatibilidad del material del sellado.
El sistema de apertura puede ser con volante para el caso de operaciones frecuentes o con capuchón para operaciones poco frecuentes.
Cada válvula está identificada con un número de serie que permite la correcta trazabilidad del producto. Diseñadas para ser instaladas en líneas horizontales, verticales o en ángulo.
Sellado interno por asiento de PTFE. Vástago y prensa con revestimiento Electroless níquel AMS2404B. Rango de presión: 30Kg/cm2. Rango de temperatura: -40/+140°C.
Disponible en paso en ángulo y paso lineal desde 1/2″ a 12″.
Cuerpo
Construido con tubos de acero sin costura ASTM – 53 y soldado con alambre (ER705 – 6) apto para soldado de recipientes y cañerías sometidas a presión.
Prensa
Construido en acero SAE 1212 con recubrimiento superficial de electroless níquel que previene los efectos corrosivos. Posee dos o’ring interiores y uno exterior lo que asegura una perfecta estanquidad. Los o’ring son de cloropreno de dureza short 70, resistentes a los refrigerantes y con rangos de temperatura que van desde los -40 a los 140°C.
Vástago
Construido en acero SAE 1045 rectificado y pulido con recubrimiento superficial de electroless níquel
Conexión
Conexión para soldar ANSI (B36.10 schedule 40) Pintura:
La válvula se encuentra totalmente pintada con pintura que es anticorrosiva y convertidor de óxido. Las válvulas de paso se entregan de color verde.
Identificación:
La válvula se encuentra identificada con una placa adhesiva confeccionada en film mylard en donde se identifica el fabricante y el número de serie que asegura la trazabilidad del producto. También se
coloca el sentido de circulación de flujo.
Embalaje
Los modelos más pequeños, hasta DN3″, se entregan en cajas de cartón y los modelos más grandes, hasta DN12″ en cajones de madera.
Instalación
La válvula está diseñada para ser instalada en cañerías horizontales o verticales. El sentido de flujo debe ser el indicado en el cuerpo de la válvula. Se recomienda seguir las instrucciones de instalación
