Descripción

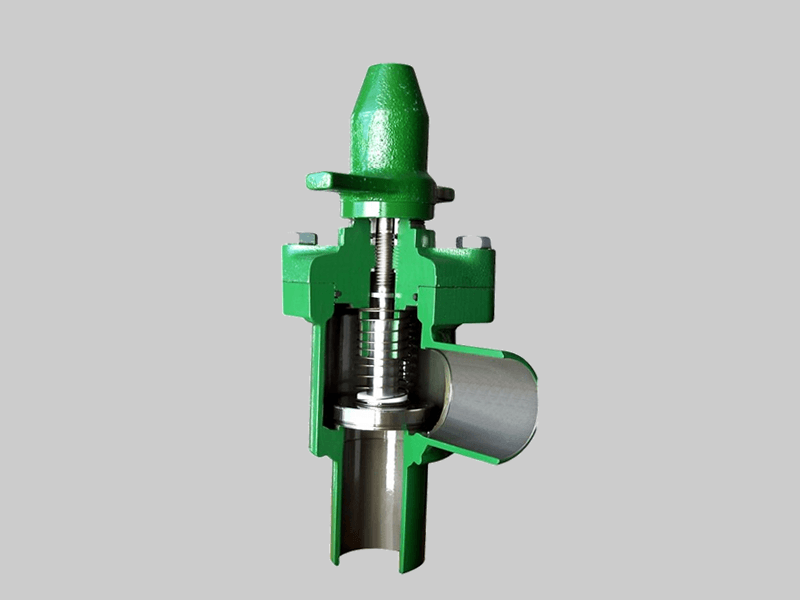

Válvula de paso y retención
Las válvulas de paso y retención son válvulas de retención con una función de válvula de cierre incorporada. Están especialmente diseñadas para cumplir con los requisitos de las aplicaciones de refrigeración industrial. Apta para el uso de todo tipo de refrigerantes, incluido amoníaco.
Diseñadas para asegurar un flujo favorable y un fácil mantenimiento aún con la válvula en servicio.
Características
Apta para uso en sistemas con amoníaco, freón u oxígeno y demás
líquidos/gases no corrosivos dependiendo de la compatibilidad del material del sellado.
Diseñada para abrir a un muy bajo diferencial de presión.
Cada válvula está identificada con un número de serie que permite la correcta trazabilidad del producto.
Diseñadas para ser instaladas en líneas verticales.
Posee un contrasiento interno que permite el cambio de o’ring del prensa aun con la válvula en servicio.
Sellado interno por asiento de PTFE
Vástago y prensa con revestimiento Electroless níquel AMS2404B Rango de presión: 30 KG/cm2
Rango de temperatura: -40/+140°C

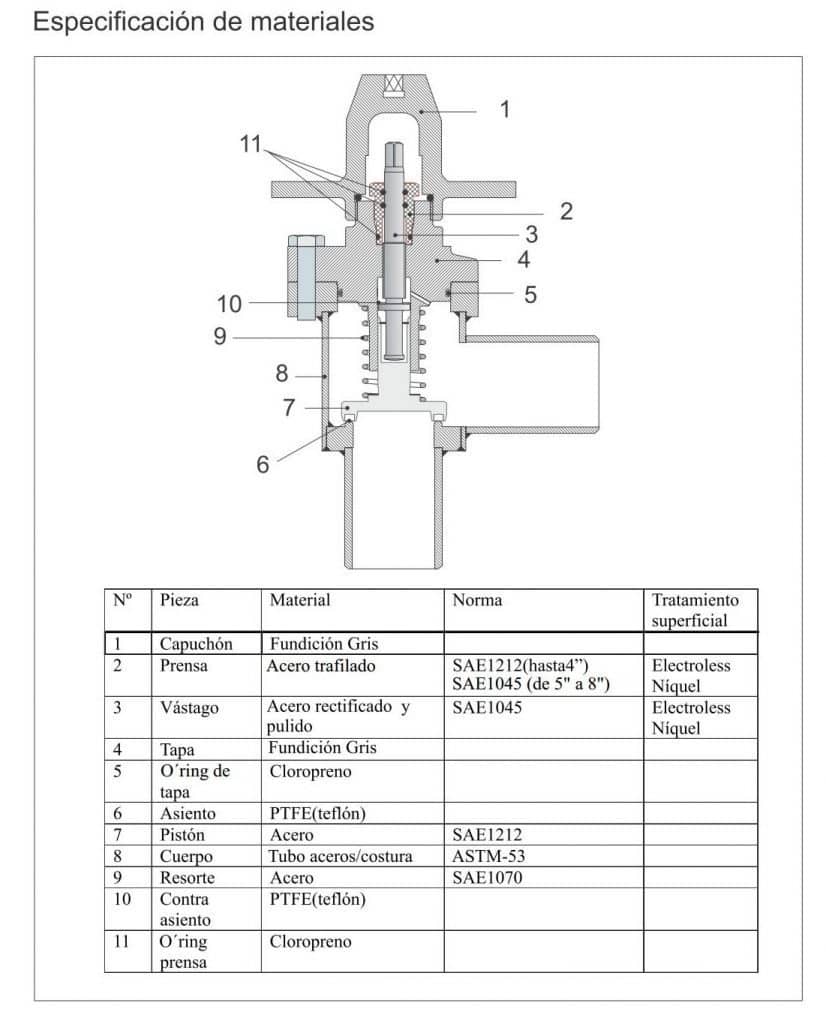

Diseño
Cuerpo
Construido con tubos de aceros sin constura ASTM-52 y soldado con Alambre ER705-6 aptos para soldado de recipientes y cañerías sometidas a presión.
Prensa
Construido en acero SAE con recubrimientos superficial de electroless níquel que previene los efectos corrosivos. Posee dos o’rings interiores y uno exterior, lo que asegura una perfecta estanqueidad. Los o’rings son de cloropreno de dureza short 70, resistentes a los refrigerantes
y con rangos de temperatura que van desde los -40 a los 140°C.
Vástago
Construido en acero SAE 1045 rectificado y pulido con recubrimiento superficial de electroless níquel.
Conexión
Conexión para soldar ANSI (B36.10 schedule 40) Pintura:
La válvula se encuentra totalmente pintada con pintura que es anticorrosiva y convertidor de óxido. Las válvulas de paso y retención se entregan de color verde.
Identificación:
La válvula se encuentra identificada con una placa adhesiva confeccionada en film mylarden donde se identifica el fabricante y el número de serie que asegura la trazabilidad del producto.
También se coloca el sentido de circulación de flujo.
Embalaje
Los modelos más pequeños, hasta Dn3″, se entregan en cajas de cartón y los modelos más grandes, hasta DN 8″ en cajones de madera.
Instalación:
La válvula esta diseñada para ser instalada en cañerías verticales. El sentido de flujo debe ser el indicado en el cuerpo de la válvula. Se recomienda seguir las instrucciones de instalación.
