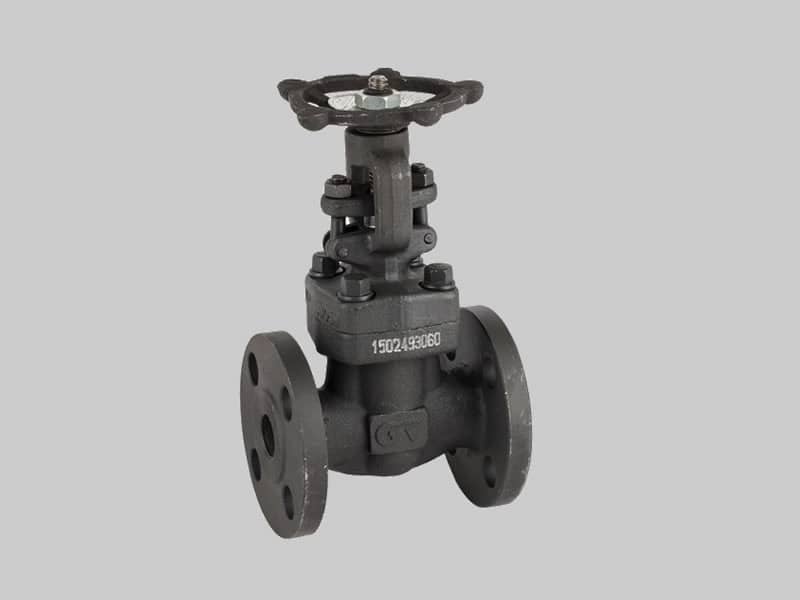

Válvula esclusa ASTM A105N Serie 800 Conexión Bridada

Categorías: , , Etiquetas: , ,

Descripción

Válvula esclusa ASTM A105N Serie 800 Conexión Bridada Const. cuerpo y bonete acero forjado ASTM A105N.
Material de cierre: asiento con stellite. Compuerta: ASTM A182 – F6a. (Trim #8/XU). Bonete atornillado.

Características
1. Válvula de compuerta Clase 150.
2. Diseño según EN ISO 15761 (API 602).
3. Construcción en Acero Forjado ASTM A105.
4. Asiento inoxidable endurecido con Stellite.
5. Compuerta Inoxidable.
6. Trim # 8 (equivalente XU).
7. Extremos bridados según ANSI B 16.5.
8. Bonete atornillado.
9. Presión máxima de trabajo 19 bar.
10. Temperatura Máxima de trabajo: 420 ºC.

¿Qué es una válvula esclusa?

– Las válvulas esclusa son válvulas que se encargan de abrir o levantar una compuerta o cuchilla para permitir el libre paso de fluidos.
– Las válvulas esclusa se diferencian por tener un sello, el cual se logra mediante el asiento del disco en dos áreas distribuidas.
– La compuerta o cuchilla puede ser redonda o rectangular.
– Las caras del disco pueden ser paralelas o en forma de cuña.

¿Cuándo utilizar una válvula esclusa?
Se utilizan las válvulas esclusa cuando sea necesario un caudal de fluido rectilíneo, así como una restricción mínima al paso del mismo, las válvulas de compuerta deben su nombre a la pieza que bloquea o permite el paso de flujo, es una compuerta.

Características de una válvula de compuerta
La compuerta generalmente es una cuña, cuando la válvula está abierta de par en par la compuerta se ubica completamente en el sobrante de la válvula, esto deja una abertura en la válvula para el paso del fluido del mismo tamaño de la tubería en la cual está instalada (existen válvulas de compuerta de paso completo y paso restringido), por lo tanto hay poca caída de presión o restricciones a través de la válvula



VENTAJAS Y DESVENTAJAS DE UTILIZAR VÁLVULAS ESCLUSAS
Ventajas de utilizar una válvula esclusa
Desventajas de utilizar una válvula esclusa
  • Las válvulas esclusa ofrecen una mayor capacidad a diferencia de las demás.
  • Su costo es realmente bajo comparado con todos los beneficios que ofrecen
  • Cuentan con un diseño y funcionamiento realmente sencillo.
  • Las válvulas esclusa  ofrecen una mayor capacidad a diferencia de las demás.
  • Las válvulas esclusa son convenientes para propósitos de estrangulamiento
  • El control de flujo es difícil debido al diseño de la válvula
  • El flujo del líquido que golpea contra una compuerta parcialmente abierta puede causar un daño importante en la válvula.
  • Las válvulas esclusas no son empleadas para regulación
