Descripción

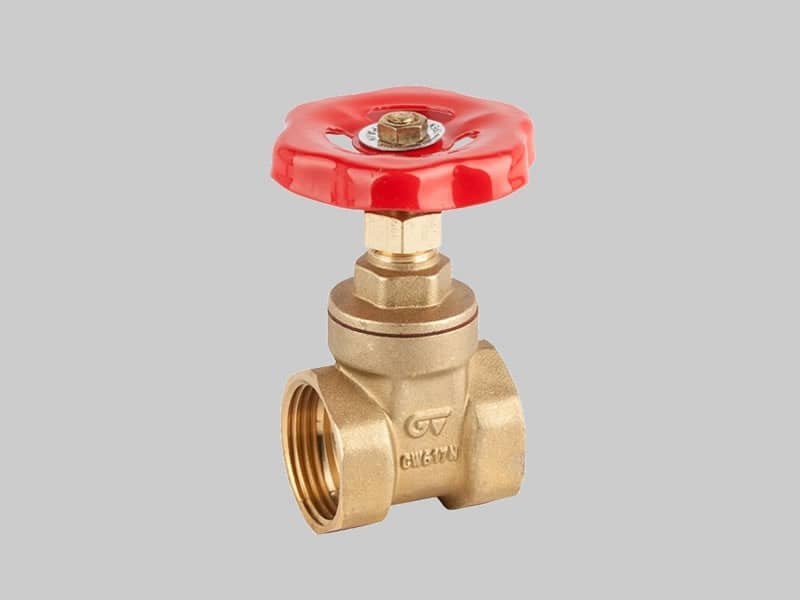

Válvula esclusa laton: PN 16. Paso reducido. Construcción en latón UNE-EN 12165. Temp. máx. 110ºC. Extremos rosca gas (BSP) H-H – ISO 228/1.

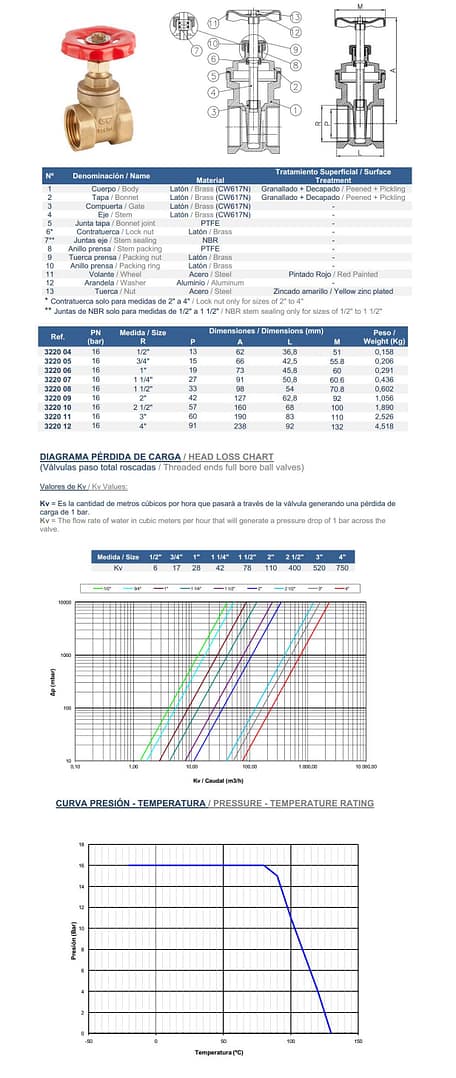

Características
1. Válvula de compuerta de paso reducido.
2. Cuerpo en latón según UNE-EN 12165.
3. Extremos roscados Gas (BSP) Hembra-Hembra
según ISO 228/1.
4. Empaquetadura del eje:
– Juntas o-ring NBR de 1/2″ a 1 1/2″.
– Anillo de PTFE de 2″ a 4″.
5. Presión máxima de trabajo 16 bar (PN 16).
6. Apta para agua caliente y fría.
7. Temperatura de trabajo:
Aire: -15ºC a 105ºC.
Agua: 0ºC a 110ºC.
¿Qué es una válvula esclusa?
– Las válvulas esclusa son válvulas que se encargan de abrir o levantar una compuerta o cuchilla para permitir el libre paso de fluidos.
– Las válvulas esclusa se diferencian por tener un sello, el cual se logra mediante el asiento del disco en dos áreas distribuidas.
– La compuerta o cuchilla puede ser redonda o rectangular.
– Las caras del disco pueden ser paralelas o en forma de cuña.
¿Cuándo utilizar una válvula esclusa?
Se utilizan las válvulas esclusa cuando sea necesario un caudal de fluido rectilíneo, así como una restricción mínima al paso del mismo, las válvulas de compuerta deben su nombre a la pieza que bloquea o permite el paso de flujo, es una compuerta.
Características de una válvula de compuerta
La compuerta generalmente es una cuña, cuando la válvula está abierta de par en par la compuerta se ubica completamente en el sobrante de la válvula, esto deja una abertura en la válvula para el paso del fluido del mismo tamaño de la tubería en la cual está instalada (existen válvulas de compuerta de paso completo y paso restringido), por lo tanto hay poca caída de presión o restricciones a través de la válvula
Ventajas y desventajas de utilizar válvulas esclusas
Ventajas de utilizar una válvula esclusa | Desventajas de utilizar una válvula esclusa |
|
|
