Descripción

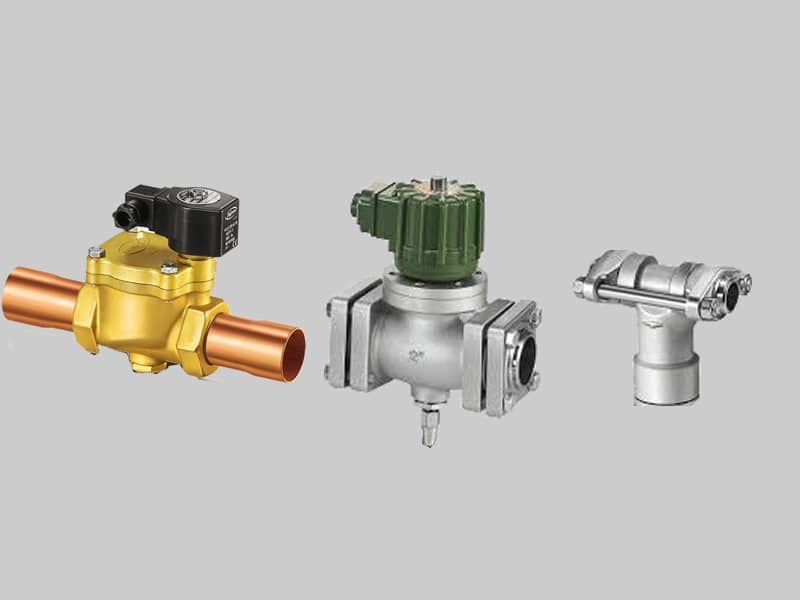

La válvula solenoide es el componente que se utiliza más a menudo para controlar el flujo de refrigerante. Esta válvula posee una bobina magnética que, cuando tiene corriente, levanta el émbolo de su interior. Estas válvulas pueden ser del tipo normalmente abierto o normalmente cerrado. La primera no abre hasta que recibe corriente, y la de tipo normalmente abierto se halla siempre así, y no cierra hasta que llega corriente a la misma.
Las válvulas solenoide son del tipo de acción instantánea que abren o cierran muy rápidamente bajo la acción de la corriente eléctrica que se aplica a la bobina. Este tipo de válvula puede emplearse para controlar corrientes de líquido o de vapor. La acción brusca de este tipo de válvula puede causar golpes de martilleo cuando se instala en la línea de líquido, por lo que se debe tener cuidado en su localización. El martilleo del líquido ocurre cuando el refrigerante liquido en movimiento se cierra bruscamente por la acción de la válvula solenoide, dando lugar a que el líquido se detenga de forma precipitada.
 | SERIE 1342R Cuerpo de latón forjado. Pistón de latón. Asientos de teflón. Bobinas capsuladas – conexión DIN 43650 protección IP65. Opcional: operador manual. Opcional: terminales de cobre extendidos. Mínima presión diferencial: 0.20bar(3 PSI). Máxima presión diferencial: 21 bar(300 PSI) para corriente continua: 13 bar. Rango de temperatura: -40ºC a 110ºC (-40F a 230F).  |
 | SERIE 1343 Cuerpo de fundición. Bridas para soldar forjadas en acero. Diafragmas y asientos de teflón. Bobinas capsuladas con conexiones DIN 43650. IP65. Mínima presión de trabajo: 0,07 BAR (1 PSI) excepto: 1343 AT1: 0 BAR. Máxima presión diferencial: 21 BAR (300 PSI). Rango de temperatura: -40ºC a 110ºC (-40F a 230F). Operador manual excepto en 1343 AT1 opcional en 1343 AT3. Opcional filtro 1347 incorporado. |
 | SERIE 1344 Cuerpo de fundición con conexiones bridadas. Contrabridas para soldar forjadas en acero. Pistón de acero inoxidable. Asientos del pistón de teflón. Carcasa a prueba de intemperie y humedad. Bobina clase «H» con baño de poliester. Máxima presión diferencial de trabajo: 17 BAR (245 PSI). Rango de temperatura: -40ºC a 110ºC (-40F a 230F). Operador manual en todas las versiones y tamaños. |
 | SERIE 1347 Cuerpo de fundición. Bridas para soldar forjadas en acero al carbono. Elemento filtrante con malla de acero inoxidable. Capacidad de retención de partículas mayores de 100. Acoplamiento modular con las válvulas a solenoide. SERIE 1343 (todos los tamaños). SERIE 1344 (conexiones de ¾»y 1″). |
 | SERIE 2041 Cuerpo de latón forjado. Diafragma y asientos de teflón. Bobinas capsuladas. Conexión DIN 43650 protección IP 65. Mínima presión diferencial: 0.07 BAR (1 PSI) excepto 1/4″: 0 BAR. Máxima presión de trabajo: 21 BAR (300 PSIG) para corriente contínua: 10 BAR. Rango de temperatura: -40ºC a 110ºC (-40F a 230F). Construcciones especiales N. abierta. Conexiones SAE flare o Terminales para soldar. A pedido terminales de cobre extendidas para evitar el desarme de la válvula en el momento de soldar. |
 | SERIE 2054L Cuerpo de fundición con conexiones bridadas. Contrabridas forjadas en acero. Obturador en V- Asiento de teflón. Cabezal simple para un piloto integrado o conexión para pilotos externos. Cabezal para multiples pilotos (hasta 3) integrados a la válvula o combinados con externos. Rango de presión diferencial con piloto a solenoide de 0,07 BAR (1 PSI) a 21 BAR (300 PSI). Rango de presión con piloto de presión constante: de -0,6 BAR manométrico (- 9 PSIG) a 7 BAR (100 PSIG). |
 | SERIE 1349R Cuerpo de acero soldado. Conjunto de vástago y flotante de acero inoxidable AISI 304, con un coeficiente de flotación de 2,5 con respecto a la densidad del amoníaco (el refrigerante menos denso) para asegurar su buen funcionamiento aún en casos de burbujeo y/o espumas. Pantalla amortiguadora para proteger al flotante y al vástago de los cambios bruscos de nivel. Diferencial de 50 mm. para absorber los efectos de posibles oleajes por entrada brusca de líquido, que produce el cierre y apertura anormal de la válvula de alimentación. Si se desea reducir dicho diferencial desenroscar el cabezal y bajar las dos tuercas superiores del vástago. Cabezal hermético a prueba de intemperie IP65. A pedido: de prueba de explosión e intemperie IEC79 – IP65. Conexión eléctrica: 3/4″ BSP o NPT rotable 360º. Peso aproximado: 8,7 Kg. |
 | SERIE 2054 Cuerpo de fundición con conexiones bridadas. Contrabridas forjadas en acero. Obturador en V- Asiento de teflón. Cabezal simple para un piloto integrado o conexión para pilotos externos. Cabezal para multiples pilotos (hasta 3) integrados a la válvula o combinados con externos. Rango de presión diferencial con piloto a solenoide de 0,07 BAR (1 PSI) a 21 BAR (300 PSI). Rango de presión con piloto de presión constante: de -0,6 BAR manométrico (- 9 PSIG) a 7 BAR (100 PSIG) |
